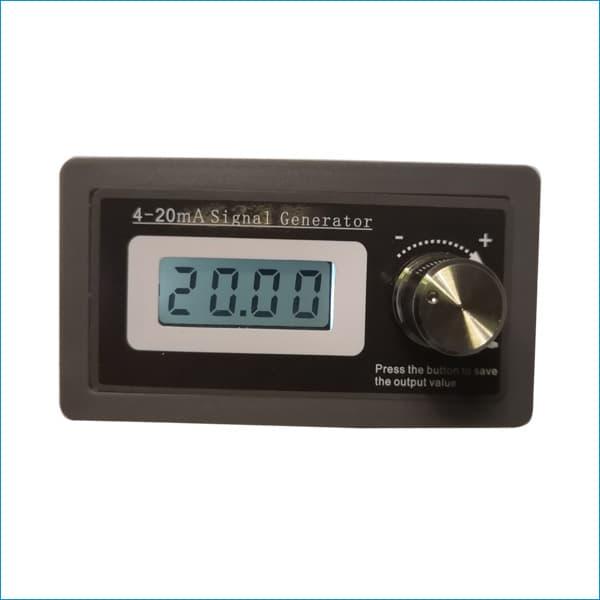

Bộ tạo tín hiệu điểm đặt mô phỏng vòng lặp 420LGPM 2 dây 4-20mA với vỏ gắn cửa panel, hỗ trợ cài đặt lập trình kỹ thuật số, đầu ra hiển thị tín hiệu vòng dòng 4-20mA, cho phép lưu các thông số. Phạm vi đầu ra và các chế độ màn hình của nó có thể được thiết lập thông qua núm xoay.
Nó hoạt động với PLC Siemens và các PLC khác, và cũng có thể được sử dụng trong mô phỏng 4-20mA 3 dây, mô phỏng 4-20mA 4 dây bằng cách thêm điện trở.
Tiêu thụ điện năng thấp, đầu ra ổn định, nó là một máy đo kiểm tra và hiệu chuẩn đơn giản hóa cần thiết thay cho máy hiệu chuẩn vòng lặp 4-20mA fluke trong các khu công nghiệp và phòng thí nghiệm.
Các tính năng và lợi ích của bộ mô phỏng vòng lặp 4-20mA 2 dây
• Màn hình LCD (có đèn nền); chế độ hiển thị: giá trị hiện tại 4-20mA hoặc tỷ lệ phần trăm 0-100 (%) hoặc 0,0-50,0 (Hz), chế độ hiển thị có thể cài đặt thông qua núm xoay.
• Đầu ra có thể lập trình 9 phân đoạn (kiểm tra động trong môi trường thực kích thích, mỗi phân đoạn có thể được thiết lập: thời gian chạy “t” / “A” dòng khởi động / dòng kết thúc ”b”).
• Sử dụng bộ mã hóa vòng quay kỹ thuật số chính xác, không phải chiết áp (bộ tạo dòng điện có chiết áp dễ bị ảnh hưởng bởi nhiệt độ và độ ẩm, và điện trở có thể thay đổi khi hoạt động).
• Phạm vi đầu ra có thể là 4-20mA mặc định hoặc tối đa 3-21mA, phạm vi đầu ra có thể cài đặt và lập trình.
• Có bảo vệ phân cực ngược (kết nối hai dây, không cần kiểm tra thiết bị đầu cuối positvie hoặc cực âm, nó có thể hoạt động bình thường, sẽ không cháy đồng hồ).
• Độ chính xác và tuyến tính cao (độ chính xác hiển thị “0,05”, hai dấu thập phân, độ chính xác đầu ra thực tế ± 0,5%).
• Tiêu thụ điện năng thấp, nhiệt lượng thấp, đầu ra ổn định hơn.
• Vỏ thanh lịch tinh tế, thiết kế gắn bảng tiêu chuẩn, dễ dàng tích hợp thêm.
Dây đầu ra mô phỏng 2 dây 4-20mA
(Kết nối bộ tạo tín hiệu 4-20mA đó không có phân cực âm và dương, không cần nguồn điện trong ứng dụng mạch vòng 4-20mA. Sơ đồ ứng dụng 3 dây 4 dây tương tự như mạch nối dây 2 dây. * Vui lòng tải xuống người dùng manual ở cuối trang này.)
Mạch điều chỉnh 3 dây 4-20mA
Mạch điều chỉnh 4 dây 4-20mA
Đo tín hiệu hiện tại 4-20mA
Curve Output
