Hệ thống giám sát lò hơi

Hệ thống giám sát lò hơi

Bộ điều khiển giám sát lò hơi bao gồm :

  • Bộ IoT Gateway :

Order code

WG3MD-001

Processor

Dual-Core Tensilica LX6 240MHz, RTC, 4 MB SRAM, 4MB SPI.

RS485



Wifi

RS485 : MODBUS MASTER (connect : max 8 Slave).



Modbus TCP/IP  On Wifi

Digital I/O

·         Incl. DI

·         Incl. DO

Analog input

8xDIO (with Ext up 32DI/32DO).

·         4x DI Protection : Over-Voltage 30VDC.

·         4x DO, Relay, Current 10A, 300W.

4x AI (4 ~ 20mA) ,Protection.

Wi-Fi

Ethernet

Lora

(optional)

3G/GPRS

WIFI     : 802.11b/g/n up 16mbps.

LAN       : Option.

Lora       : Option.

GPRS     : Option.



PROTOCOLS

MQTT /SIM/WiFi (Setting), OPC, Kepware,intouch.

Power supply

9~30 VDC.

Working temp

-40 ~ 85°C, humidity 5 ~ 95% RH (no condensation).



  • Rounter 4G HF8104 : Tích hợp SIM DATA 4G để tạo mạng Internet.

  • Cảm biến nhiệt độ :



  • Cảm biến đo nhiệt độ TA2542
  • Nhà sản xuất: IFM
  • Ngưỡng nhiệt độ rộng: -50°C đến 200°C
  • Analogue current output [mA] : 4-20mA
  • Tiêu chuẩn công nghệ : IP67 ; IP68 ; IP69K.
  • Cảm biến áp suất :

  • Cảm biến đo áp suất : PU5404
  • Nhà sản xuất: IFM
  • Ngưỡng đo áp suất : 0 – 10 bar
  • Analogue output [V] : 0 – 10V
  • Tiêu chuẩn công nghệ : IP67 ; IP68 ; IP69K.
  • Còi hú cảnh báo : Còi báo có đèn chớp, báo động khi có sự cố.
  • Hệ thống giám sát từ xa :
  • Cho phép cài đặt ngưỡng nhiệt độ cho phép. Khi nhiệt độ vượt ngưỡng cài đặt sẽ kích hoạt báo động đến người dung.
  • Báo động qua SMS, cài đặt không giới hạn số điện thoại nhận tin nhắn.
  • Có sẵn Module SIM, Wifi và cổng LAN để kết nối mạng internet.

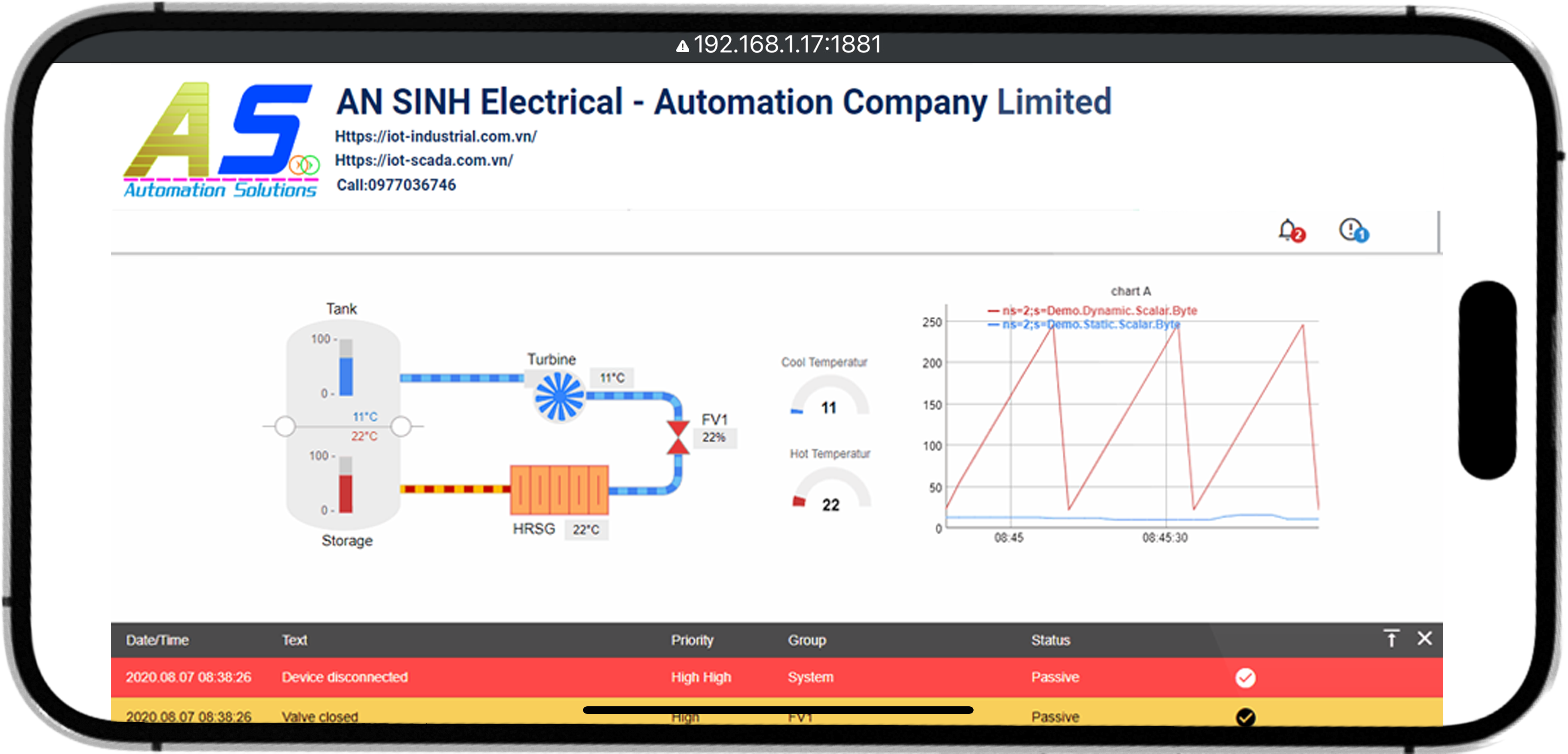

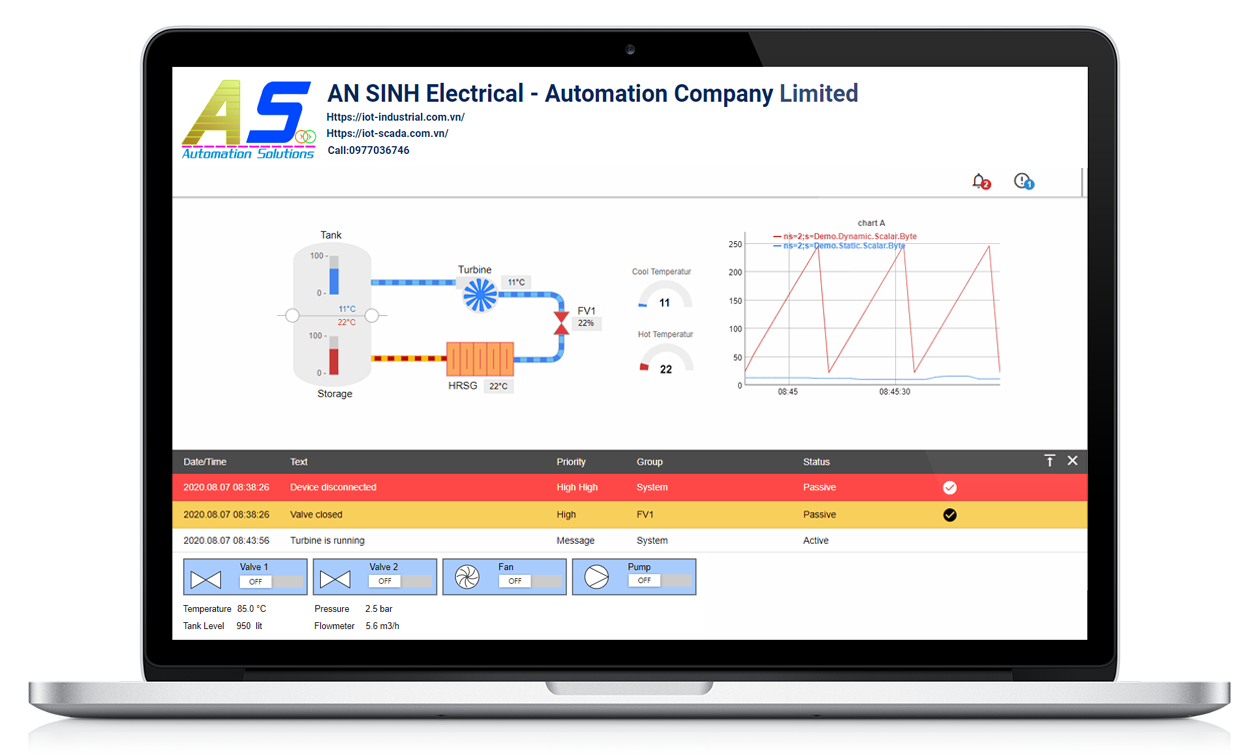

  • Giám sát và xem trạng thái cảnh báo của hệ thống qua phần mềm webserver.
  • Xuất báo cáo các sự kiện cảnh báo theo thời gian ra file excel.



Note : Đây là mô hình theo dõi nhiệt độ từ xa, công ty có thể tùy chỉnh lại sao cho phù hợp với các yêu cầu của khách hàng.

Hiện nay chúng ta đang sử dụng hàng ngàn lò hơi các loại mà trong đó phần lớn là các lò có hiệu suất sử dụng năng lượng thấp, làm gia tăng tình trạng ô nhiễm môi trường và kém hiệu quả về mặt kinh tế. Tình hình này đặt ra yêu cầu cần thiết phải có các giải pháp giúp các doanh nghiệp nâng cao hiệu suất, tiết kiệm năng lượng trong sử dụng và vận hành các lò hơi của cơ sở mình.

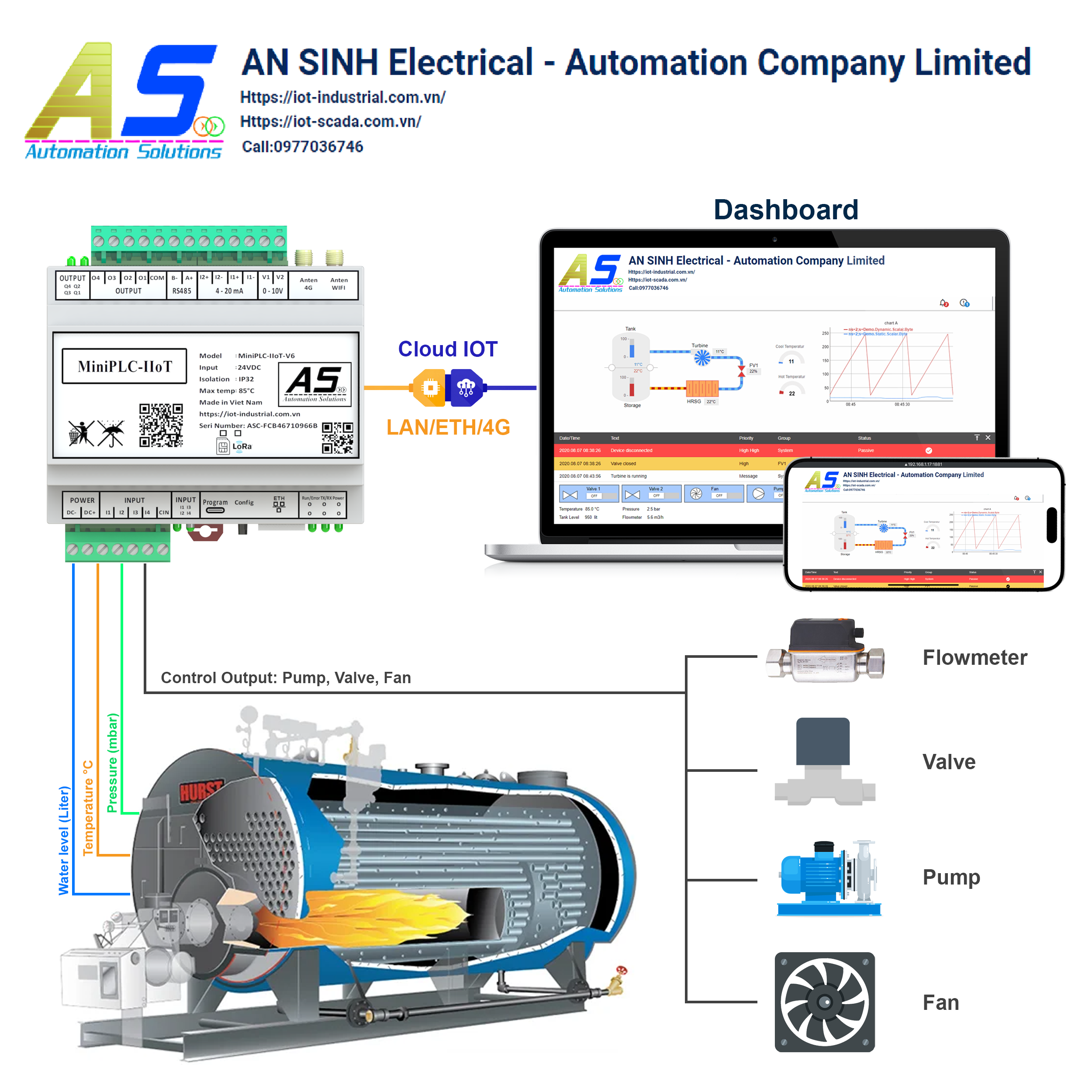

Dựa trên cơ sở đó, Công ty Điện – Tự động hóa An Sinh đã đưa ra giải pháp : Giám sát lò hơi từ xa thông qua Bộ IoT – Gateway một cách nhanh chóng và chính xác. Hệ thống sẽ được giám sát online 24/24, cập nhập liên tục các thông số như : nhiệt độ, áp suất, mực nước trong lò.... và báo về cho người giám sát biết. Từ đó đưa ra những biện pháp xử lý nhanh chóng.
